CAL3

CAL3

iQ-LED Technology 는 하나의 광원장치에서 물체, 색상 표 및 거의 모든 필요한 광원의 스펙트럼 특성을 생성 할 수있는 다중 채널 LED 광원을 구현하는 기술입니다.



가시 광선 영역의 파장대역 중 중요한 파장대역을 22 개의  LED 광원을 이용하여 채널화 하여 구분하였고,

이러한 기술은 D50, D55, D65, A, B, C 등과 같은 표준 광원과 매우 유사한 Spectrum Data 를 생성할 수 있습니다.



IQ LED 는 이러한 표준 광원의 Spectrum 을 재현하는 기능뿐만 아니라, 새로운 Spectrum 을 사용자의 필요에 따라 생성할 수 있습니다.

iQ-LED Technology 로  카메라 테스트 및 카메라 보정 분야에서 높은 표준을 요구하는 광원을 생성해야 하는 상황에 적합합니다.

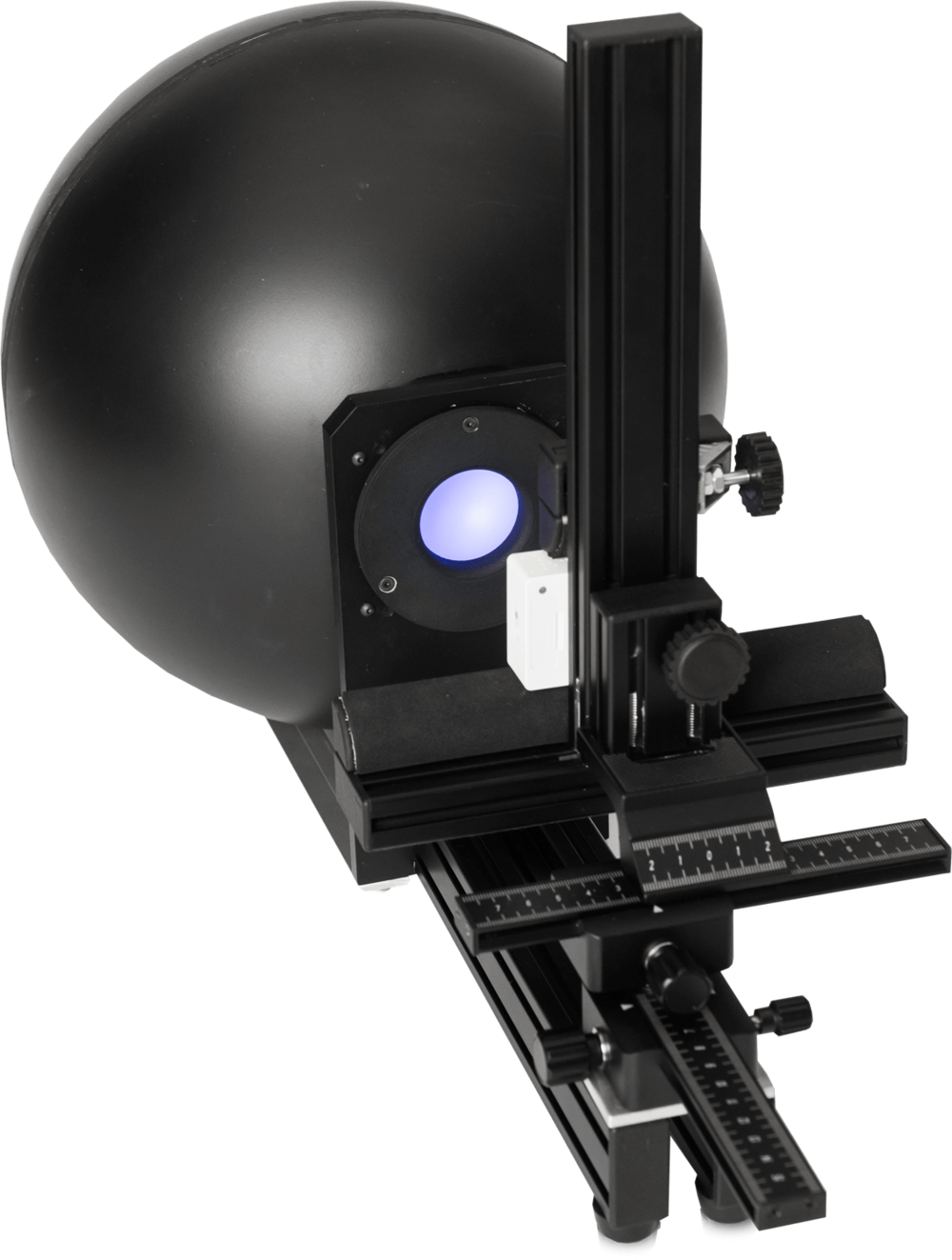

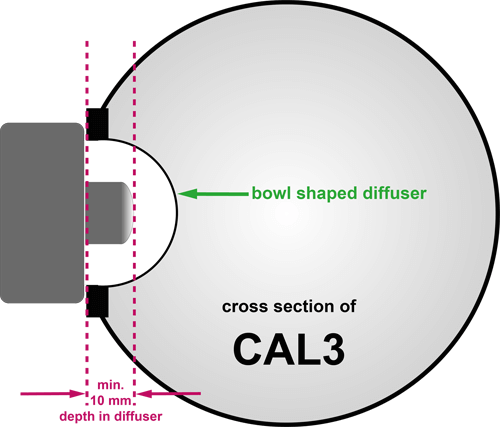

CAL3 는 지름 38mm  의 반구형 Difuser  를  29cm 적분구의 광분출구에 장착하여,

광각카메라의 평가가 가능하도록 구성하였습니다.











적분구 내부에는 iQ LED module   이 설치되어 적분구 내부를 사용자가 원하는 Spectrum 을 가진 광원으로 제어가 가능합니다.



CAL3 에는 Spectrometer 가 포함되어 있으며 iQ-LED 소프트웨어로 제어할 수 있습니다.

iQ-LED C ++ API 로 업그레이드하면 CAL3 를 이용한 평가를 특정 테스트 절차에 통합 할 수 있으며, 양산라인에 적용이 가능합니다.



CAL3을 사용하면 A, D50, D65 또는 기타 표준 광원 또는 자체 생성 스펙트럼과 같은 모든 광원을 하나의 제품으로 충족 시킬 수 있습니다.



CAL3의 사용 용도는 Camera Calibration, defective pixels determination, luminance and color shading measurement, exposure adjustmen 등입니다.

특히 광각 카메라의 경우 Shading 의 측정이 매우 어렵지만, CAL3 는 이를 가능하게 합니다.

광각 카메라에 특화된 모델입니다.

만약 광각이 아닌 일반 카메라라면 CAL1 이나 CAL2 를 사용하는 것이 좋습니다.



20 개 대역의 컬러 채널 각각을 활성화하여 빠른 개별 컬러 교정을 생성하여 장치 배치의 스펙트럼 감도 변화를 확인할 수 있습니다.



iQ-LED 은 응답 시간이 매우 짧기 때문에 이미지 처리 및 카메라 전송이 충분히 빠르면 몇 초 내에 전체 보정을 수행 할 수 있습니다.



CAL3은 더 나은 스펙트럼 분해능, 더 높은 감도 및 350 - 870 nm의 스펙트럼 범위를 갖는 새로운 미니 분광기를 사용합니다.



iQ Align 제품과 결합하여 측정의 정확도를 높일 수 있습니다.(옵션)
