ADAS(advanced driver assistance system) 및 기타 자동차 카메라 시스템은 다양한 카메라 및 센서 기술을 사용하여 높은 성능과 안전성을 보장합니다.

이러한 시스템 중 하나가 Radar 입니다.

중앙에 광학 마커가 있는 능동 레이더 반사경을 실화상 카메라 및 레이더 정렬에 사용하여, 이러한 시스템이 보정되고 올바르게 작동하는지 확인할 수 있습니다.

광학 마커는 반사기 표면의 중심을 표시하며 레이더 신호의 반사 중심에 해당합니다.

반사경의 평면성으로 인해 반사 중심과 광학 마커가 동일한 평면에 위치하여 두 개 이상의 센서 시스템을 정렬할 때 각도 오류를 방지합니다. (기존의 삼면체 모서리 반사경은 들어오는 레이더파의 다중 반사를 허용하는 물리적 깊이로 인해 이러한 각도 오류를 생성합니다).

그런 다음 레이더와 카메라 센서를 서로 또는 개별 센서에 정밀하게 배치하여 분석할 수 있습니다.

또한 센서 정렬 검증(예: 온라인 알고리즘)은 능동 레이더 반사경 솔루션을 통해 가능합니다.

이 개념은 센서 개발 및 EoL(end-of-line) 테스트에 유용합니다.

KORK

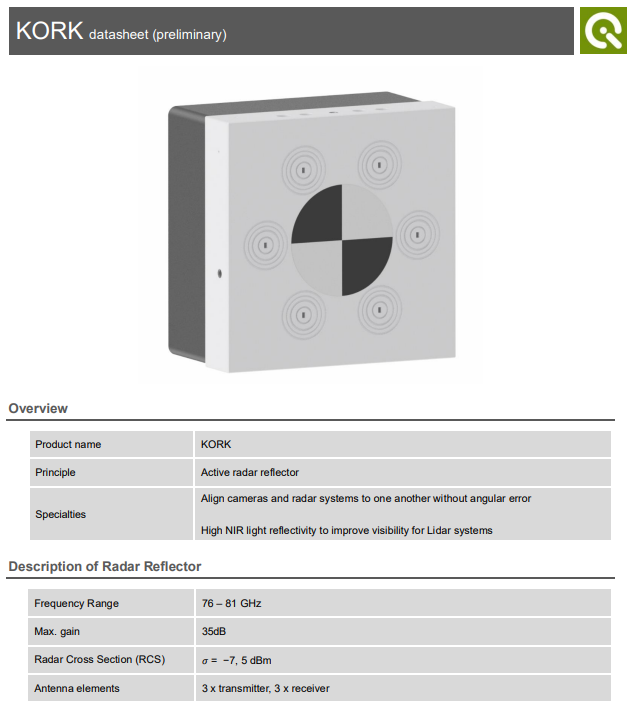

KORK 는 가시광선 광학 마커와 결합된 능동 레이더 반사경을 도입하여 실화상 카메라와 레이더를 정렬하기 위한 솔루션을 만듭니다.

KORK의 이점은 다음과 같습니다.

• 반사 중심과 광학 마커는 같은 평면에 있습니다
• 반사 중심은 반사면 표면의 중심과 정렬됩니다
• 넓은 각도 범위에 걸쳐 명확하고 가시적인 레이더 단면
• 76 – 81GHz의 주파수 범위
•

KORK의 다용도 설계로 테스트 실험실 또는 생산 라인에 통합할 수 있습니다.

일반적으로 테스트 중인 자동차 또는 장치는 보정* 및 특성화를 위해 KORK 바로 앞에 배치됩니다. 환경에 따라 원치 않는 레이더 반사를 줄이기 위해 레이더 흡수체를 홀더 위와 주변에 분산해야 할 수도 있습니다. 당사의 지원 팀은 귀하의 필요에 맞는 이상적인 설정을 추천하는 데 도움을 드릴 수 있습니다.

*KORK는 기성품 교정 솔루션이 아니라 테스트 실험실 또는 생산 라인에서 맞춤형 솔루션을 만들기 위한 하드웨어일 뿐입니다.
