LED-Panel

LED-Panel

Precise timing measurement for digital cameras



LED Panel V4 는 디지털 카메라의  Timming 값을 결정하는 데 이상적인 측정 장치입니다.

이 장치로 1 millisecond 보다도 높은 정확도로 측정이 가능합니다.

ISO 15781 국제표준의 모든 요구 사항을 충족합니다.

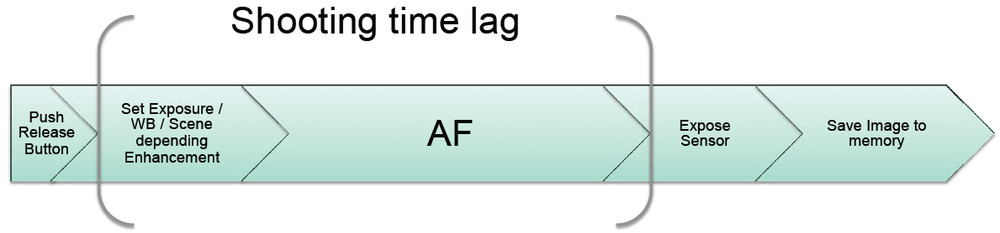

Shooting time lag,  negative shutter release time lag, shutter release time lag, Shooting rate 및 Start up time 과 같은 항목을 측정합니다.



LED 패널에는 USB 인터페이스가 포함되어 있어서 PC 에서 제품을 제어할 수 있습니다.



소프트웨어 또는 수동 제어를 통해 여러가지 측정 모드를 선택할 수 있습니다.

LED 주파수를 조정하여 Shutter & Shooting time lag 을 활성화하십시오.

Exposure time 및 Frame rate 측정시 구분 모드와 연속 모드를 선택할 수 있습니다.

Rolling Shutter mode 에서는 10 개의 LED 열이 동시에 움직입니다.

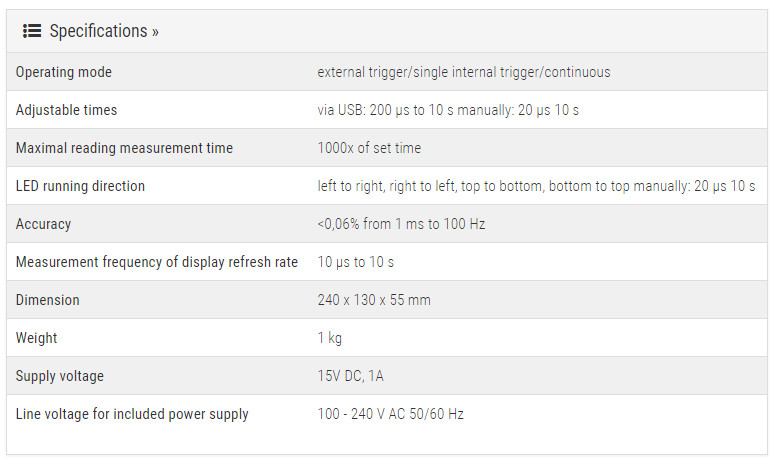

Technical information

USB를 통해 PC 에 연결될 때는 최대 속도가 5kHz (200μs)로 제한되지만 이 속도는 대부분의 평가에서 문제가 되지 않습니다.

PC 와 연결을 해제하고 수동 모드로 전환하면, 50kHz의 주파수까지 올라갈 수 있습니다.

따라서 USB 또는 비 USB 모드에서 장치를 작동할지 여부를 선택할 수 있습니다.



Measurable parameters

  • shooting time lag (shutter lag with autofocus)
  • shutter lag without autofocus
  • autofocus time
  • negative shooting time lag
  • burst frame rate
  • display refresh rate
  • exposure time
  • rolling shutter speed
  • startup time



사용하기 쉬운 소프트웨어를 사용하여 LED shutter Speed Tester 와 iQ-Trigger 를 일괄 통제 할 수 있습니다.

여러 측정 시리즈를 작성하고 txt 및 xml로 결과를 얻을 수 있으므로, 워크 플로우 효율성을 높일 수 있습니다.







소프트웨어의 특징

  • USB 인터페이스를 통한 LED panel V4 제어
  • iQ-Trigger 와 연동하여 측정 간격 제어
  • test sequences 생성
  • LED Panel V4 를 촬영한 이미지를 자동으로 분석
  • 결과 출력을 txt, xml  파일로 제공



LED panel IR (850)

LED panel IR 은 LED 패널과 동일한 기능을 모두 사용하지만 850nm 지점의  파장을 만들어 냅니다.

이제 적외선 카메라의 성능을 측정 할 수 있습니다.



LED panel IR (940)

LED panel IR 은 LED 패널과 동일한 기능을 모두 사용하지만 940nm 지점의  파장을 만들어 냅니다.

이제 적외선 카메라의 성능을 측정 할 수 있습니다.



LED panel IR (custom)

파장은 테스트 요구 사항에 따라 커스텀 하여 제작하여 테스트를 할 수 있습니다.



LED panel API

특정 요구 사항이있는 경우 C ++ 응용 프로그램 인터페이스 (API)를 사용할 수 있습니다.

LED 패널 API를 사용할 때 장치의 시작 및 중지 타이밍을 수정하고 측정 모드를 변경하며 LED 패널과 함께 사용할 다른 제품 (즉, iQ-Trigger)을 통합 할 수 있습니다.
