LG3

LG3

최신 기술을 통해 LG3 Transmission Light box 는 Dynamic Range  측정을 위한 테스트 범위를 크게 확장하여 이미지 센서의 성능 개선에 새로운 가능성을 창출합니다.

LG3 는 150,000 lx 이상의 높은 광량으로 high contrast test target 을 조사 할 수 있습니다.

(Dynamic Range 측정용 차트의 Patch 별 휘도 [cd / m²] 데이터를 얻기 위해서는PRC Krochmann RadioLux와 같은 측정 장치가 필요합니다)

그로인해, 짧은 시간 안에 Field 에서의 노출조건을 충족한 high Dynamic Range 를 측정 할 수 있습니다.



LG3 는 빛의 CCT (상관 색온도)가 변하지 않도록하면서 밝기를 어둡게 할 수 있습니다.



LG3의 또 다른 독특한 기능은 flicker 모드입니다.

이 기능을 통해 사용자는 32 kHz의 일정한 주파수를 가진 High Frequency 모드와,

10 ~ 500 Hz 의 범위에서 주파수를 조절할 수 있는 플리커 측정용 주파수 변경 모드 중 선택할 수 있습니다.

LG3을 사용하면 다양한 주파수로 작동하는 광원을 시뮬레이션 할 수 있습니다 (예 : 신호등, 차량 및 가로등).

LED  를 이용한 신호등 및 가로등의 보급이 전세계적으로 늘어나고 있는 상황에서, 국가마다 다른 광원의 주파수 점등 대역을 폭 넓게 평가하기 위한 필수 장비입니다.



이제 보안 및 자동차 분야의 카메라를 다양한 실제 상황에서 테스트하고 최적화 할 수 있습니다.

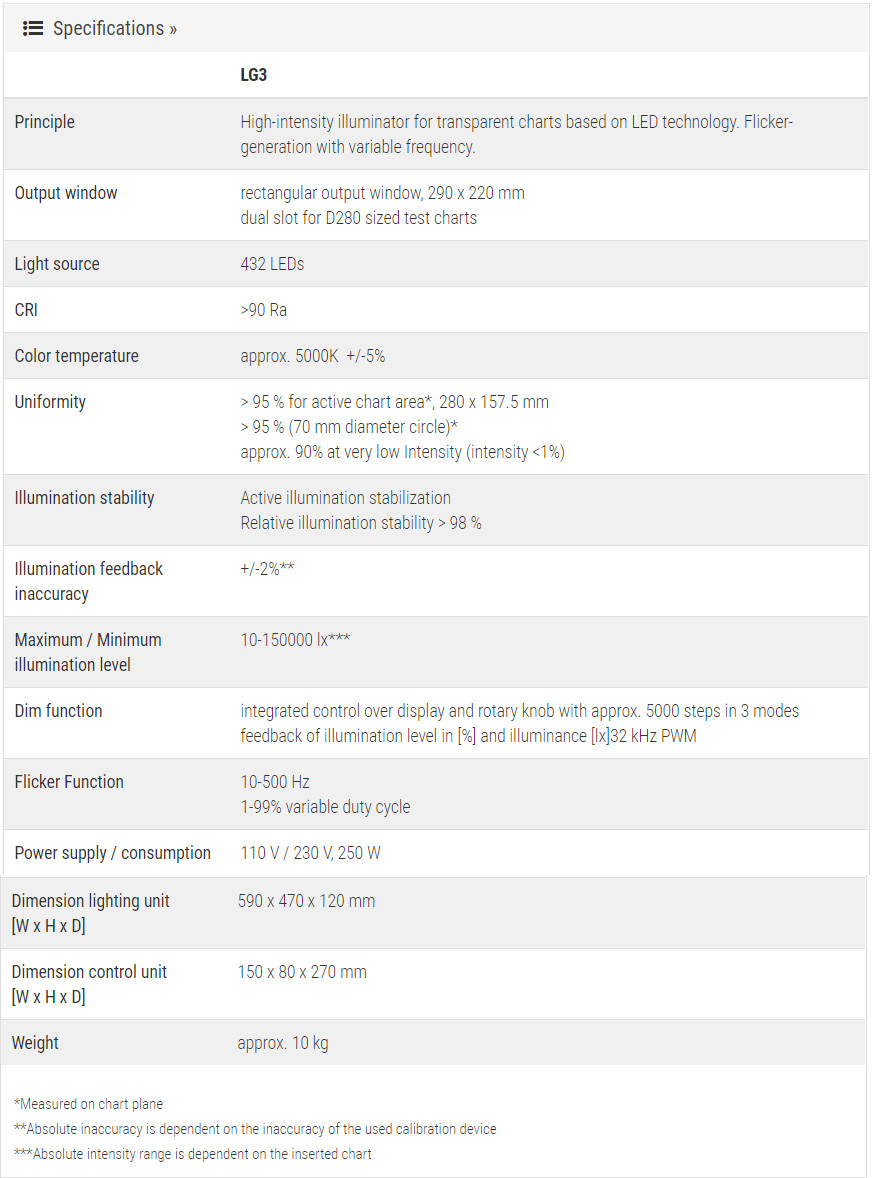

중요한 특징은 다음과 같습니다.

  • 최대 표면 조도  > 150,000 lx
  • 최소 표면 조도  < 10 lx (옵션제품인 광량 저하 필터를 이용하여 0.1lx 까지 구현 가능)
  • 주파수 가변
  • duty cycles 가변
  • 표면 광원 균일도   >95%
  • 조도가변 기능
  • 모든 영역에서의 안정된 광원 지속력
  • 색온도(correlated color temperature) : 5000 K





미세한 단계에서 조광 가능 정상 및 저조도 모드에서 안정화 된 강도 상관 색 온도 (CCT) 5000K 외부 제어 및 공급 장치를 통해 세 가지 강도 범위에서 두 가지 조명 방법을 선택하십시오.

펄스 폭 변조 PWM 플리커 모드 10-500 Hz



각 항목 :

정상 모드 : 0-100 % 32 kHz / <100 -> 65000 lx 낮음 Modus : 0-100 % 32 kHz / <10 to> 6500 lx 높은 모드 : 최대 100 % 60s 점등 시간 /> 150,000 lx 조명 장치의 표준 테스트 차트 크기는 D280 형식입니다.
