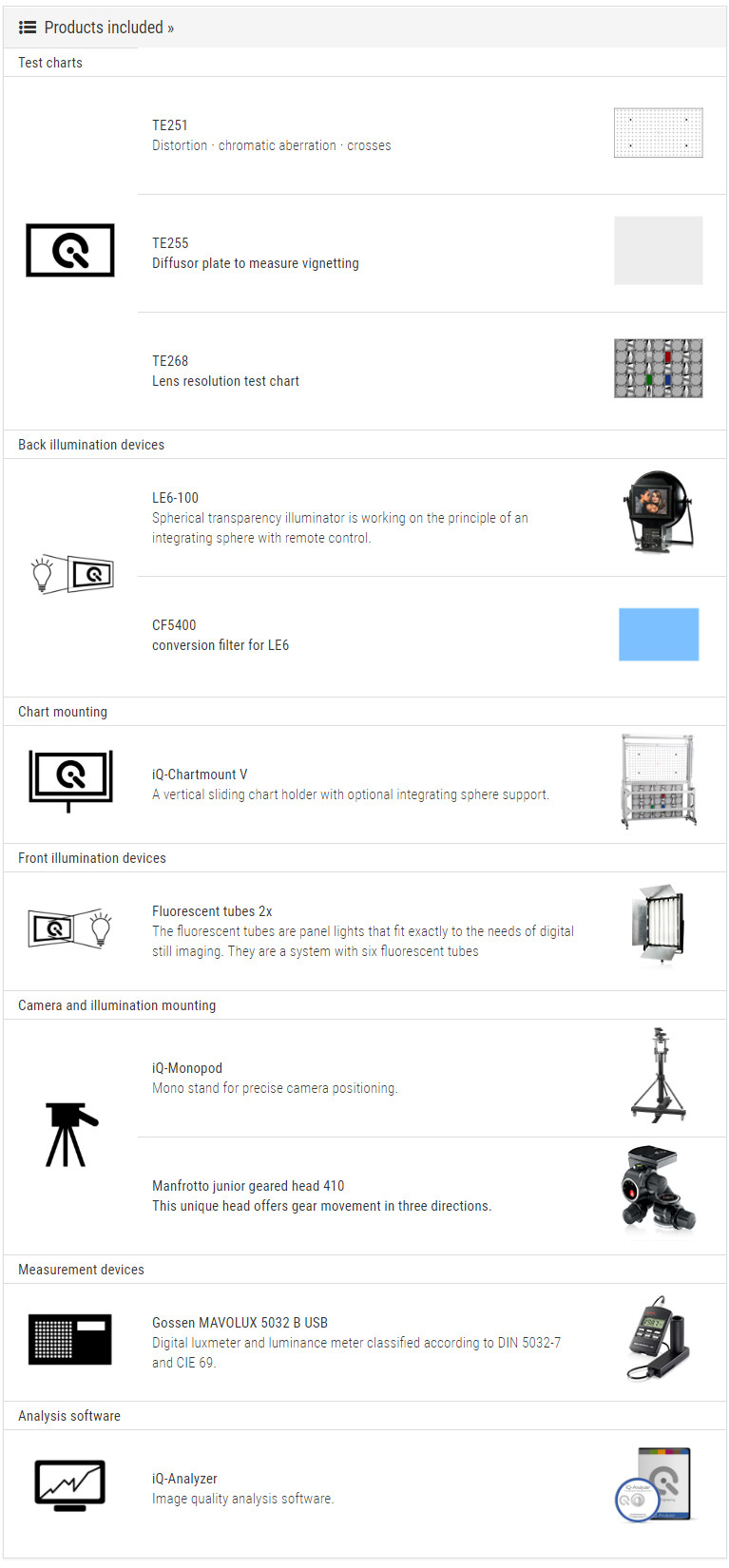

+TE251
+TE255
+TE268
+LE6-100
+CF5400
+iQ-Chartmount V
+Fluorescent tubes 2x
+iQ-Monopod
+Manfrotto junior geared head 410
+Gossen MAVOLUX 5032 B USB
+iQ-Analyzer

Get to know your lens-camera-system in detail



렌즈는 이미지 시스템의 핵심 부분이므로 자세한 검사를 해볼 가치가 있습니다.



이 패키지에는 렌즈를 분석하는 데 필요한 모든 도구가 포함되어 있습니다.

렌즈를 설명하는 가장 중요한 기준은 변조 전달 함수 (Modulation Transfer function, MTF) 입니다.

TE268 테스트 차트를 사용하며 iQ-Analyzer SW 와 조합하여 렌즈 및 시스템 성능에 대한 정확한 결과를 ISO 12233 국제 규격에 부합하는 방식으로 제공하는 솔루션을 보유하고 있습니다.



Siemens Star 25 Chart 를 사용하면 현장에서 서로 다른 위치에 대해 최대 600개의 MTF 데이터를 얻을 수 있을뿐만 아니라 단일 이미지에서 다양한 방향별 결과값을 얻을 수 있습니다.



렌즈의 중요한 평가 요소인 Distortion 과 Shading 을 각각 하나씩의 이미지만으로 분석이 가능합니다.

TE251-Distortion Chart 는 수직으로 차트가 이동하는 iQ-Chartmount-V를 사용하여, 측정 포지션으로 신속하게 이동하여 왜곡 및 색수차를 빠르고 쉽게 확인합니다.

테스트 차트 TE255 Diffuser plate 가있는 LE6 는 균일 한 플랫 필드를 제공하여 매우 높은 정밀도 수준의 쉐이딩 측정에 지원합니다.



iQ-Monopod는 3-Way 카메라 헤드와 함께 카메라의 정렬을 쉽게 합니다.

독일의 iQ Lab 에서는이 설정을 사용하여 일 년에 수백 개의 렌즈를 검사합니다.
