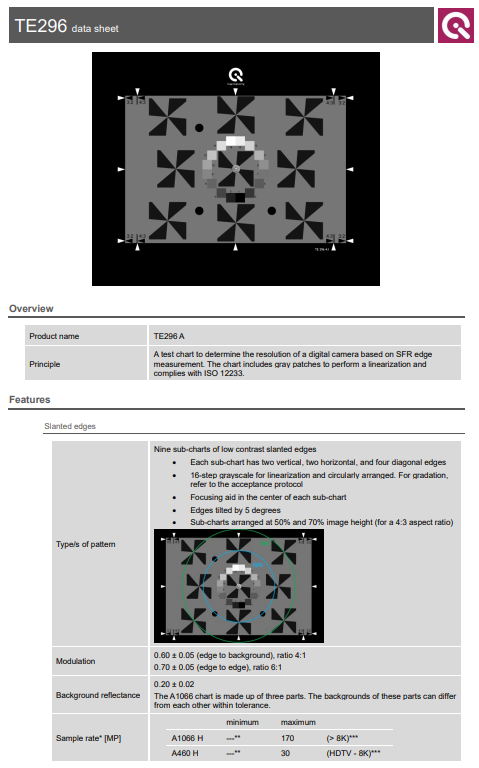

TE296 SFR edge chart는 SFR edge 측정을 기반으로 디지털 카메라의 해상도를 측정합니다.

이 차트는 선형화를 위해 16단계의 Grey scale 을 사용하며, ISO 12233(2023)의 최신 업데이트에 따라 설계되었습니다.

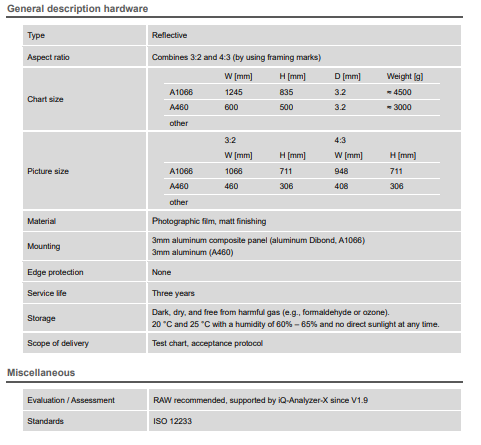

TE296은 직선형 대각선 모서리를 갖고 있으며 4:1(표준 버전) 또는 6:1 contrast ratio 로 제공됩니다.

과거에는 ISO 12233용으로 설계된 차트의 표준 명암비가 4:1이었습니다.

그러나 TC 42 (ISO 업데이트를 담당하는 기술 위원회) 는 6:1 의 더 큰 대비 비율이 e-SFR 측정에서 노이즈의 영향을 줄일 수 있지만 비선형 신호 처리의 영향을 받을 가능성이 더 높다고 판단했습니다.

4:1 비율은 여전히 TE296의 표준 버전이며 이 차트의 이전 버전 결과와 직접 비교할 수 있습니다.

테스트 결과 평가는 iQ-Analyzer-X의 향후 릴리스(V1.9.0)를 사용하여 수행할 수 있습니다.

TE296은 곧 iQ-Analyzer-X 이미지 평가 소프트웨어에서 지원될 예정입니다.
