STEVE-6D

STEVE-6D

6개의 자유로운 각도 설정과 자동화 된 OIS 테스트

STEVE 는 제어 된 동작을 실행하고 카메라의 image stabilizer 장치의 성능에 대한 결과를 제공합니다.

전용 소프트웨어에는 자동 분석 기능이 포함되어 있으며, 카메라 자동 셔터 제어 장치 인 iQ-Trigger 도 작동 할 수 있습니다.



StabilizaTion EValuation Equipment (STEVE) 는 (광학) 이미지 안정기 (OIS)의 정량 분석을 위해 개발되었습니다.

이미지 안정 장치는 사람 손의 자연적 떨림을 보정하여 보다 나은 이미지 품질을 제공합니다.

안정화가 잘 작동하면 떨림이 있는 상태에서의 촬영의 결과에서 이미지가 흐려지는 것을 방지 할 수 있습니다.



STEVE로 측정을 시작하려면 먼저 디지털 카메라 또는 휴대 전화를 하드웨어에 안전하게 장착해야합니다.

소프트웨어 솔루션은 사용자에게 자유로운 6개의 이동축에 원하는 동작을 정의 할 수있는 기능을 제공하며,  STEVE-6D 를 사용자가 원하는 진동형태로 제어할 수 있습니다.

또한 이 소프트웨어는 카메라의 셔터 버튼을 원격으로 제어하는 Mechanic Finger 인 iQ-Trigger 를 제어합니다.

iQ Analyzer 소프트웨어는 진동이 없던 상태와 진동이 가해진 상태의  이미지를 이용하여 기능의 성능을 평가합니다.



Technical Information

STEVE 6D 의 이전 모델 인 STEVE-2D는 2 개의 축으로 동작을 제어합니다.

STEVE-6D는 6개의 축으로 동작을 제어합니다.

복잡한 동작은 육각형을 사용하여 수행됩니다.

효율적인 제어 소프트웨어에서는 각 운동 방향의 주파수와 진폭을 개별적으로 제어합니다.

이 소프트웨어의 분석 기능은 테스트 차트 TE261의 레코딩을 자동으로 평가하고 이미지 안정 장치의 성능 결과를 수치 및 그래픽으로 표시합니다.

STEVE를 사용하여 다양한 진동을 생성 할 수 있으며, 모든 동작을 정확하게 반복할 수 있습니다.



CIPA 준수 진동은 사인파 또는 개별 파형뿐만 아니라 가능합니다.

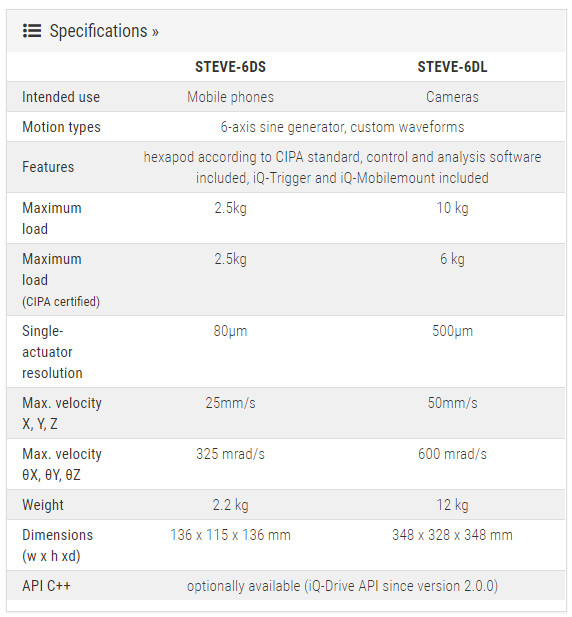

STEVE-6D는 STEVE-6DS와 STEVE-6DL의 두 가지 크기로 제공됩니다.

그들은 동일한 범위의 기능을 제공합니다.

속도와 정확도의 최대 편차만 차이가 납니다.

STEVE-6D 의 제공에는 하드웨어 (Hexapod), 제어 및 분석 소프트웨어, 자동 셔터 트리거 장치인 iQ-Trigger 및 iQ-Mobilemount가 포함됩니다.

이상적으로 STEVE-6D는 테스트 차트 TE261 및 iQ-AF Box와 결합되어야합니다.

iQ-Anchor 는 STEVE를 안전하게 부착하기위한 액세서리로 제공됩니다.

또 다른 옵션은 이미 사용 가능한 테이블과 함께 사용하기위한 안정적인 보드 인 Honeycomb Breadboard에 STEVE를 장착하는 것입니다.









Software STEVE-6D

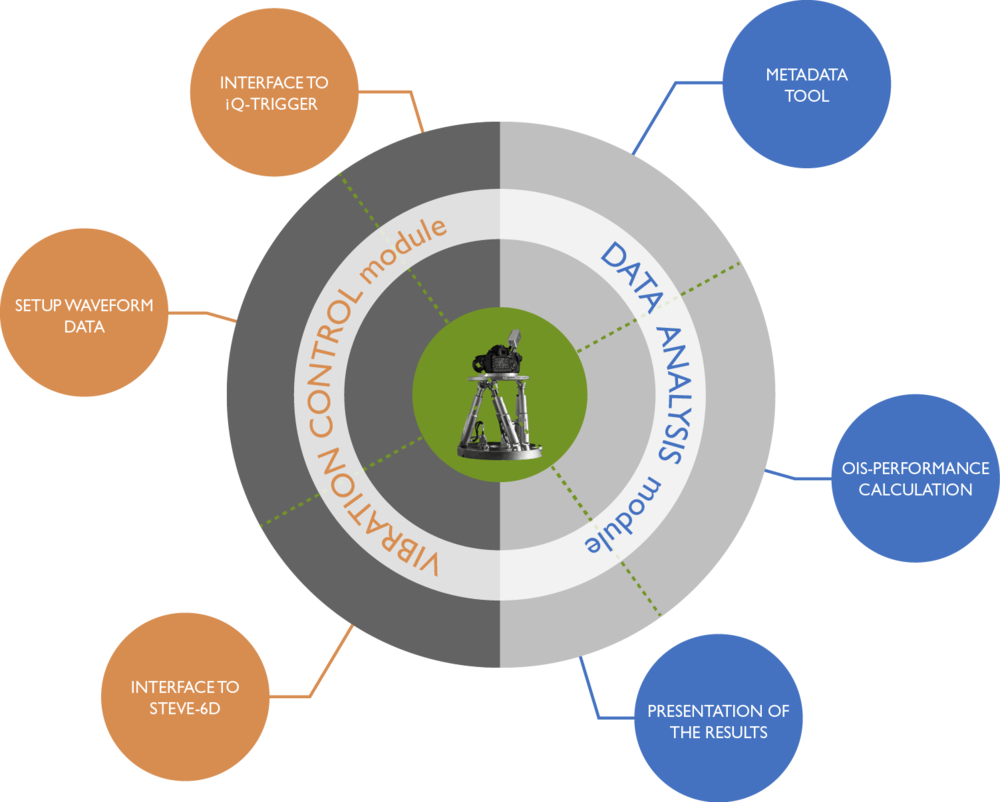

STEVE 6D 의 SW 는 두가지 모듈로 구성됩니다.



1. Vibration control module

장비의 구동 제어 모듈



  • STEVE-6D HW 와의 인터페이스

            사용자의 필요에 따라 진동의 크기와 속도를 제어

  • iQ-Trigger 와의 인터페이스

             카메라에 촬영 신호를 제어하는 원격 셔터

  • waveform data 설정

             모든 축에 대한 sine wave 생성

             3가지의 CIPA 규격의 handshakes 중 하나를 선택

             직교 좌표를 사용하여 custom 파형 업로드



2. data 분석 module

OIS 의 성능 평가 추출



  • Metadata tool

             Camera 의 Metadata 설정

             pixel pitch 와 shutter time은 계산

             OIS 성능 계산을 위한 이미지 일괄 처리

             OIS ON 과 OIS OFF 비교 가능



  • 결과의 표시

              f-stops 의 안정화 성능

              Edge spread function "ESF"

              spatial frequency response "SFR"
