[TE282] Matt diffusor plate to measure vignetting

TE282
Properties
Type transparent
Format D280

본 제품은 디지털 카메라의 shading 과 Vignetting 을 측정하는 용도로 사용됩니다.



양면에 무광택 처리가 되어 있어 어떤 종류의 반사도 피할 수 있습니다.

이전에 사용하던 Diffusor Plate 는 약간의 반사가 일어나기 때문에 카메라를 밀착하여 사용하거나 근접하여 촬영할 경우 카메라의 형체가 이미지에 나타나는 경우가 있었습니다.

본 차트는 매우 높은 투과율을 제공합니다.

LE6, LE7, LG3  등의 투과형 라이트 박스와 같이 사용할 수 있습니다.







Technical information



투과율 : 84 %

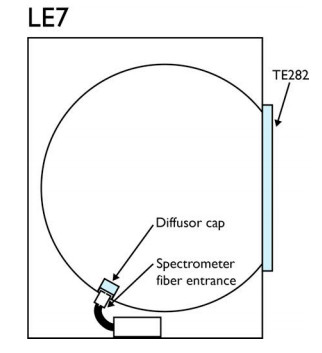

LE7 라이트 박스에 본 차트를 장착하여 사용할 경우 LE7 의 적분구 내부에서 광원 데이터를 측정하는 분광계에 장착할 수 있는 디퓨저 캡 (TE282 애드온)을 차트와 함께 사용하길 권장합니다.



디퓨저 캡은 LE7 내부에서 측정한 광원 데이터와 본 제품에 투과되어 방출되는 빛의 데이터가 일치되도록 합니다.







이 테스트 차트에서 가져온 이미지 분석은 iQ Analyzer 소프트웨어에서 구현됩니다.



아래과 같은 결과를 얻을 수 있습니다.



* luminance shading (in f-stops, digital values and CIE-L)

* color shading (CIE-C, G-R and G-B; CIE-E_ab)

* visual noise
