Timing measurement Turnkey solution

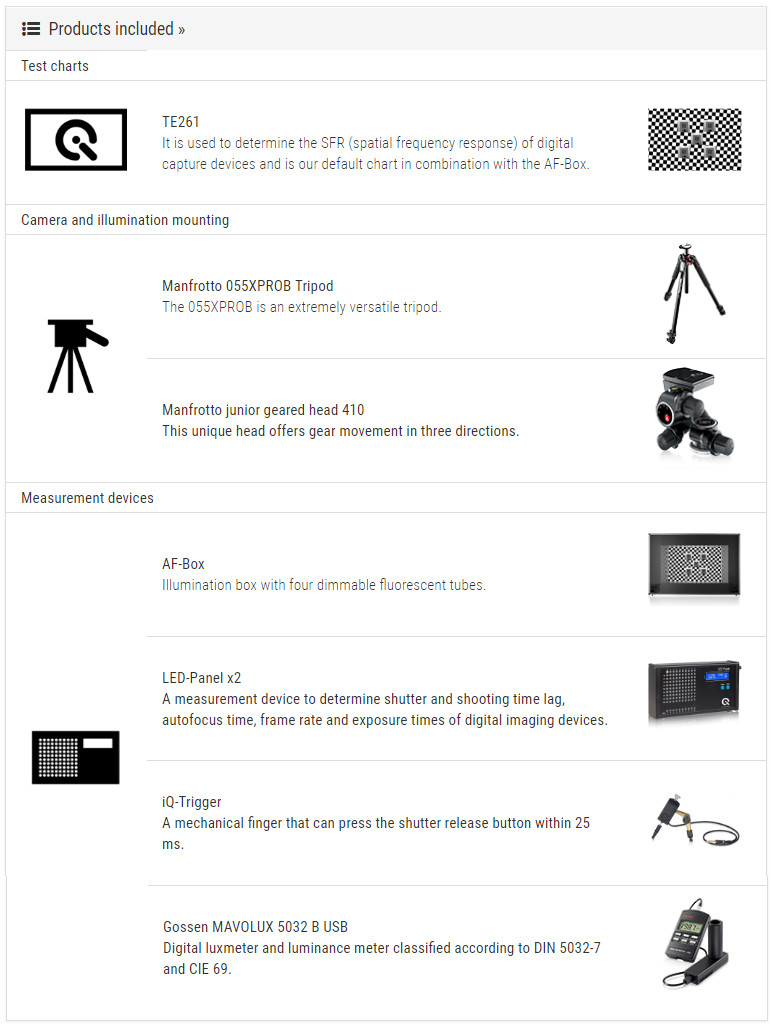

+TE261 chart +Manfrotto 055XPROB Tripod +Manfrotto junior geared head 410 +AF-Box +LED-Panel x2 +iQ-Trigger +Gossen MAVOLUX 5032 B USB
+TE261 chart
+Manfrotto 055XPROB Tripod
+Manfrotto junior geared head 410
+AF-Box
+LED-Panel x2
+iQ-Trigger
+Gossen MAVOLUX 5032 B USB

Beyond startup time and shutter lag

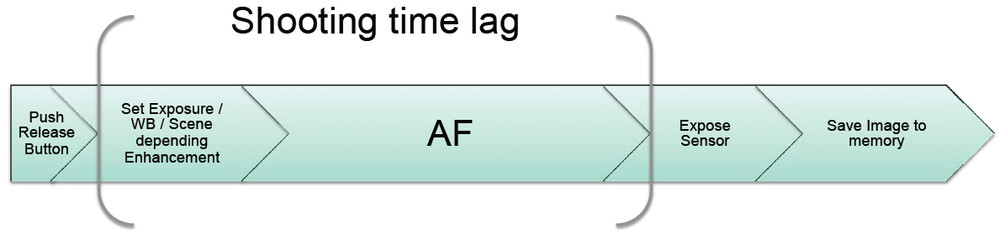

shutter release time lag, Shooting time lag, Shooting rate  및 Start up time 을 측정하는 방법에 대한 국제 표준에 기반한 제품이 제공됩니다.



우리는 ISO 15781에 따라 타이밍 측정의 원리를 매우 잘 알고 있으며 요구 사항을 충족 시키도록 설계했습니다 .

조도 가변이 가능한 형광등 타입의 iQ-Af Box는 TE261 테스트 차트를 조사하며 평가 환경을 구성하며, ISO 15781 표준 자체에 정의된 차트보다 더 정교합니다.

Slanted Edge 를 사용하여 해상도 측정 및 초점 정확도 테스트에도 사용할 수 있습니다.



촬상면의 왼쪽 상단과 오른쪽 하단 모서리에 있는 2 개의 LED Panel 은 카메라의 셔터를 제어하는 단일 장치에서 동시에 시작되도록 전자적으로 연결됩니다.

셔터 버튼을 누른 후 촬상면에 위치한 LED Panel 이 분석에 사용됩니다.

또한 스위치를 정확하게 작동시키기 위한 키트와 함께 iQ-Trigger 를 제공합니다.

iQ-Trigger를 삼각대에 장착하고 노출 버튼과 스위치를 동시에 조작하도록 조정할 수 있습니다.
