camSPECS express V2

camSPECS express

camSPECS express V2 는 camSPECS 제품군의 최신 버전입니다.



camSPECS 는가시광선 영역(380~760nm)을 10nm 단위로 표현할 수 있는 단파장 필터를 촬영하여 이미지 센서의 Spectral Sensitivity 를 측정할 수 있습니다.

많은 시간과 비싼 비용을 지불하며 지금까지는 Mono Chrometer 로 이런 데이터를 추출하였습니다.

하지만 더이상 그럴 필요가 없습니다.



camSPECS express 는 모든 단파장 필터를 하나의 "Test Chart" 에 장착하여보다 편리하고 빠르게 Spectral Sensitivity 를 측정합니다.

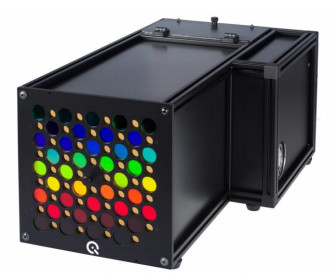

camSPECS Express 하드웨어는 할로겐 광원을 위한 안정적인 전원 공급 장치가 있는 금속 하우징으로 구성됩니다.

전면 Plate 에는  39 개의 단파장 필터가 배치되어 있으며,  380 nm ~ 760 nm의 단색광을 제공합니다.

광원은 간섭 필터가 카메라의 동적 범위를 초과하지 않도록 동일한 출력을 보장하도록 설계되었습니다.

전면 Plate 의 ND 필터는 가능한 불균일 할 가능성이 있는 조명을 보정하기 위해 사용됩니다.



최근 전면의 단색 파장 필터의 크기를 확대한 camSPECS express XL  모델을 출시하였습니다.

필터의 크기가 확대되어 육안관찰 등에 더욱 유용하게 사용됩니다.







camSPECS SW 평가 소프트웨어를 사용하여 빠르고 편리하게 측정 할 수 있습니다.

측정된 이미를 이용하여의 Spectral Sensitivity 와 필터의 교정 데이터를 계산합니다. (mono chrometer 와 유사함)

소프트웨어는 Tiff 또는 일반 RAW 파일과 같은 이미지 파일을 읽어 들이고, 필요에 따라 다크 프레임연산을 수행 할 수 있습니다.

Non-Bayer pattern sensors (예 : RGB-IR 또는 RGBC 패턴이있는 센서) 도 평가할 수 있습니다.

이 경우 4 개의 채널은 모두 독립적으로 측정됩니다. 분광 감도의 주된 용도는 CIECAM16 모델을 사용한 색 보정 행렬 (CCM) 계산 및 2D 및 3D-MLUT 렌더링을 사용한 ICC 및 Adobe ACR 프로파일 Export 입니다.

추가적으로 실제 카메라 데이터와 예측 된 RGB 값을 비교하여 측정 설정 평가를 가능하게 합니다. 개별 CCM의 계산을 위해  in-situ database 제품의 자연 물체의 분광 광도를 적용할 수 있습니다.



Software Function

  • Spectral sensitivity 측정
  • 인기있는 프로파일 유형을 지원하는 다른 알고리즘을 사용하여 3x3 행렬 및 기타 (RGB에서 XYZ)를 포함한 색상 변환 생성
  • ICC 프로파일 생성
  • 2D 및 3D-MLUT 색상 변환 지원
  • 색 변환을 위한 CIECAM16 구현
  • 다양한 교육 데이터로 색상 변환을 평가하기 위한 테스트 절차
  • RAW 파일 * 처리 / 다크 프레임 연산
  • 카메라와 예측 된 RGB 값을 비교하여 검증
  • 실제 이미지를 사용한 ICC 프로파일의 시각적 평가
  • 포함 된 교정 장치로 교정
  • 모든 결과를 XML 또는 일반 텍스트 파일로 내보내기



Color transform generation 카메라의 Spectral sensitivity 가 결정되면 카메라의 색상을 정의하는최적의 색상 변환을 만드는 옵션이 추가되었습니다.

기준 조명 및 표준 차트 데이터 (또는 실제 장면을 나타내는 새로 측정 된 특수 측정 된 현장 교정 데이터)를 포함함으로써 CIECAM16을 사용하여 색상 외관 차이를 최적화하는 색상 변환이 구축됩니다.

다양한 방법과 변환 유형이 지원됩니다.

여기에는 colorimetric matrices, white point-preserving transforms, ICC profiles 등이 포함됩니다. Spectral measurement with iQ-LED technique 카메라 모듈 생산 환경 내의 고속 생산 라인에서 각 제품들은 빈번한 교정을 받게됩니다.

일반적으로 이 보정은 하나의 조명 조건에 대해 간단한 화이트 밸런스로 수행되었습니다.

우리의 iQ-LED 기반 제품을 사용하여 여러 환경의 광원별로 카메라 모듈의 스펙트럼 감도를 측정하고 모듈별 화이트 밸런스 및 색상 변환을 관심있는 모든 조명 조건에 맞게 업데이트 할 수 있습니다.

이 보정은 몇 초 안에 완료되며 일관성, 품질, 비용 및 수율이 향상됩니다.

iQ-LED 기반 하드웨어, 애플리케이션 및 API 소프트웨어 제품은 다양한 구성으로 제공됩니다.

자체 교정 및 유닛 대 일관성의 장점을 통해 여러 제조 현장에서의 생산 라인 카메라 모듈 교정이 이제 일관되고 신뢰할 수 있으며 실용적이 될 수 있습니다.
