iQ-Chart Box

iQ-ChartBox

iQ-Chart Box 는 카메라의 화질을 평가할 수 있는 작은 암실을 제공합니다.

iQ-Chart Box 를사용하면 반사형 테스트 차트를 신속하고 균일하게 조명 할 수 있습니다.

카메라 및 휴대폰의 이미지 품질을 테스트 하기 위한 최적 조건을 제공하는 컴팩트 솔루션입니다.

해상도 또는 색재현등의 평가항목에 관계없이 A460 (600*500mm)  크기로 제공되는 모든 반사형 테스트 차트를 사용할 수 있습니다.

차트의 탈착은 이동식 차트 거치대를 사용하여 빠르고 쉽게 수행됩니다.

iQ-Chart Box의 조명 시스템은 정확하게 정렬되고 고정됩니다.

테스트 차트는 항상 최적으로 균일하게 조명됩니다.

더이상 차트면의 광원의 균일도를 조정하기 위한 노력은 필요가 없습니다.



iQ-LED Technology 는 하나의 광원장치에서 물체, 색상 표 및 거의 모든 필요한 광원의 스펙트럼 특성을 생성 할 수있는 다중 채널 LED 광원을 구현하는 기술입니다.



가시 광선 영역의 파장대역 중 중요한 파장대역을 22 개의  LED 광원을 이용하여 채널화 하여 구분하였고,

이러한 기술은 D50, D55, D65, A, B, C 등과 같은 표준 광원과 매우 유사한 Spectrum Data 를 생성할 수 있습니다.



IQ LED 는 이러한 표준 광원의 Spectrum 을 재현하는 기능뿐만 아니라, 새로운 Spectrum 을 사용자의 필요에 따라 생성할 수 있습니다.

iQ-LED Technology 로  카메라 테스트 및 카메라 보정 분야에서 높은 표준을 요구하는 광원을 생성해야 하는 상황에 적합합니다.

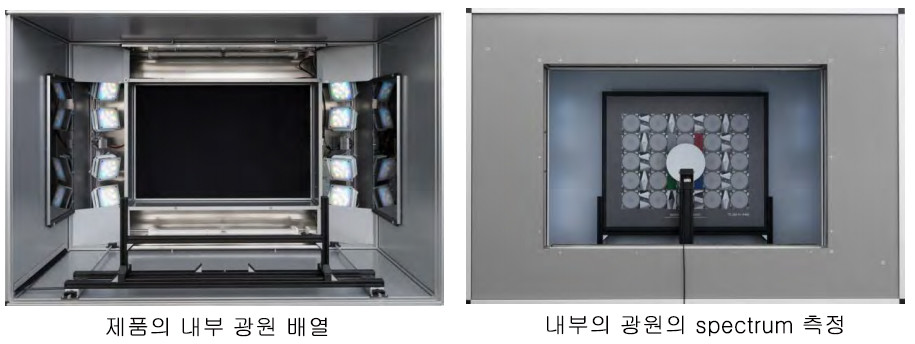

광원은  iQ-LED Module 8개를 내부에 배치하여 균일도와 함께 다양한 광원의 종류를 필요로 하는 요구를 만족시켰습니다.

사용하기 쉬운 전용 소프트웨어를 사용하면 사용되는 빛의 색온도, Spectrum 및 조도의 종류를 신속하게 판별하고 다양한 조명 상황에서 이미지 품질을 확인할 수 있습니다.

4 개의 디밍 가능한 형광등 타입의 광원이 포함되어 있습니다.



카메라 또는 휴대 전화의 이미지 품질을 평가하고자 한다.

짧은 시간에 공간을 절약 할 수있는 방법으로 테스트 차트를 조명하고 싶다.

그렇다면, iQ-Chart Box가 가장 적합한 솔루션입니다!



iQ-Chart Box는  350 - 870 nm의 스펙트럼 범위를 갖는 새로운 Spectrometer 와 연동하여 광원이 동작합니다.

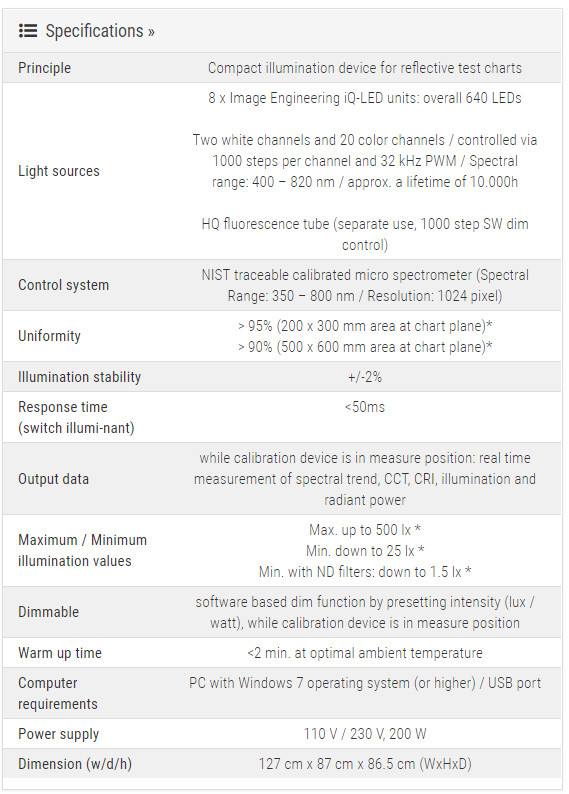

Technical Information

조명은 8 개의  iQ-LED Module (640 LED)과 4 개의 형광등으로 구성됩니다.

차트 표면에서 500 lx 부터 25 lx 사이의 범위에서 조도를 가변할 수 있습니다.

추가적인 접이식 ND 필터를 사용하면 최저조도 1.5 lx 의 환경의 구성이 가능합니다.



원하는 조명에 대한 스펙트럼 곡선의 적응은 스펙트럼 세부 조정이 가능한 iQ-LED 광원을 사용하여 가시광선 범위 (400 - 820 nm)에서 자유롭게 편집하여 점등할 수 있습니다.

이 소프트웨어를 통해 iQ-LED 기술의 모든 기능 (표준 광원, 테스트 시퀀스, 개별 스펙트럼 곡선 등)을 사용할 수도 있습니다.

교정은 제공된 분광계를 사용하여 수행됩니다.



자동화 된 제어를 위해 API 도 사용할 수 있습니다.
