iQ-FoV Box

iQ-FoVBox

광각렌즈(어안 렌즈)의 해상도를 측정할 수 있습니다.

광각 렌즈 카메라의 Resolution 의 평가는 다양한 화각을 위한 유연한 솔루션인 iQ-FoV Box 로 할 수 있습니다.

특히 자동차 및 감시 카메라 분야에서 광각 카메라가 더 많이 사용되고 있습니다.



넓은 시야의 카메라 해상도를 측정하려면 특별한 솔루션이 필요합니다.

테스트 차트는 렌즈의 화각과 매치되도록 기하학적으로 적용해야 합니다.

이를 위해서는 광각렌즈의 왜곡과 정확히 일치하는 역방향 왜곡을 가한 테스트 차트를 사용하는 것이지만, 한가지 차트는 한 가지 유형의 렌즈에서만 적용할 수 있습니다.



iQ-FoV Box는 해상도 측면에서 이미지 품질 측정을 수행 할 수있는 유연한 도구입니다.

테스트 차트의 위치를 ​​사용자가 조정할 수 있기 때문에 이미지에서 테스트 패턴의 왜곡이 최소화되며, Slanted Edge  분석 방법이 적용됩니다.

지정된 두 가지 설정 중 하나에 해당하는 이미지를 iQ-Analyzer로 자동 분석 할 수 있습니다.

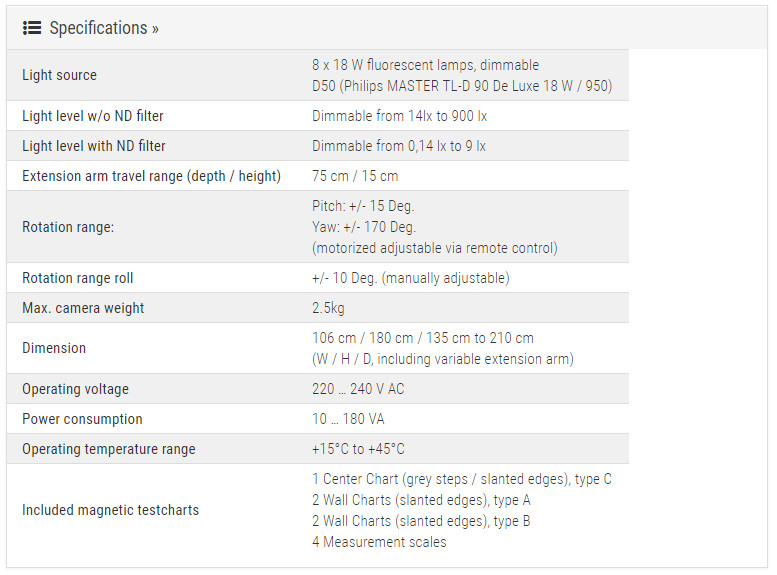

Technical Information

iQ-FoV Box는 조도를 조정할 수 있는 시스템을 적용하고 있으며, 빛의 투과율이 낮은 전용 필터를 추가하여 매우 낮은 조도 환경을 구현합니다.

측정 스케일의 지원으로 차트의 위치를 정하는데 도움을 주며, 자력을 가진 테스트 차트는 금속 벽면 어디서나 쉽게 부착 할 수 있고, Flexible 한 힌지 디자인을 사용하여 사용자의 의도대로 각도를 조절할 수 있습니다.

또한 카메라의 시야는 측정 스케일을 사용하여 계산할 수 있습니다.



카메라 위치의 정확한 조정은 전후와 상하를 조절할 수 있는 카메라 거치대와 좌우 각도, 기울어짐에 대한 교정을 원격으로 제어할 수 있는 장치가 포함되어 있습니다.

이 모든 기능을 광각카메라를 평가하기 위한 차트를 180도 시야각까지 배치하여 Resolution 을 평가할 구 있습니다.
