iQ-LED V2

iQ-LED V2

iQ-LED 기술은 테스트 랩 환경에서 수많은 다른 광원을 재현 할 수있는 ALL-IN-ONE 광원을 특징으로합니다.

즉, iQ-LED의 기술은 스펙트럼이 다른 LED의 방출 된 방사광을

광학적으로 혼합하여 맞춤형 스펙트럼을 생성 할 수 있습니다.

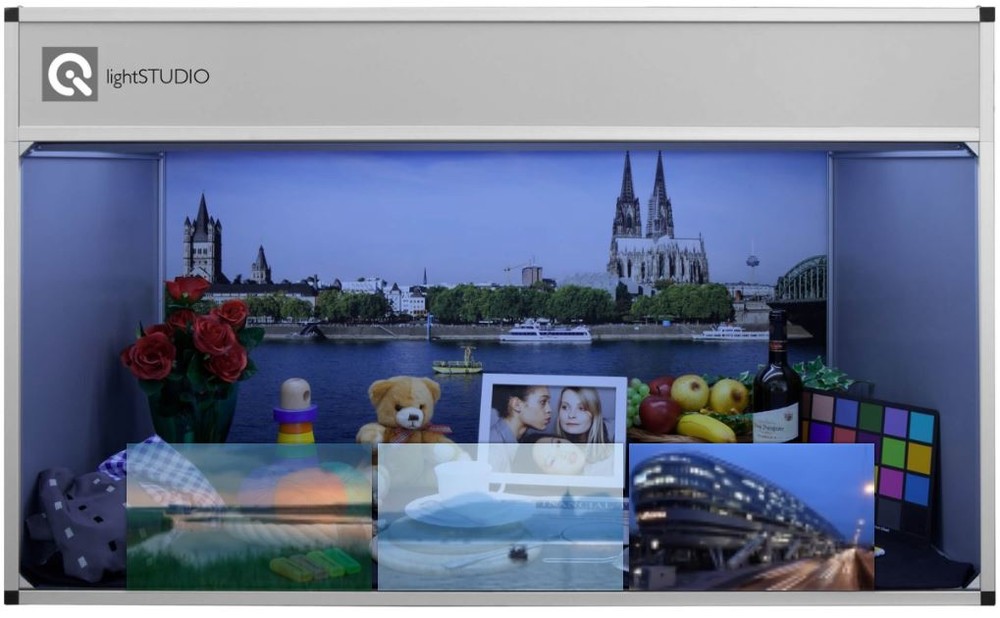

자연스러운 햇빛, 자동차 브레이크 라이트 또는 실험실의 표준 광원과 같은 광원은

iQ-LED 장치로 시뮬레이션 할 수 있습니다.



표준 모듈은 10 x 10cm 보드에서 20 개의 채널로 분리된 41 개의 고전력 SMD LED로 구성됩니다.

이 모듈은 단일 광원으로 사용하거나 하나의 큰 빛으로 작동하는 다중 iQ-LED 장치로

구성된 어레이의 일부가 될 수 있습니다.



하드웨어와 컨트롤 소프트웨어 및 NIST 추적 가능한 절대 보정 분광계를 결합하여

iQ-LED로 조명 요구사항을 다시 만들 수 있습니다.



iQ-LED V2 모듈은 많은 조명 장치 (아래 목록)에 내장되어 있지만 독립형 구성 요소 모듈로도 판매됩니다.



오늘날 사회 전반에 걸쳐 카메라에 대한 의존도가 높아짐에 따라

서로 다른 조명 환경에서 카메라 성능을 정확하게 테스트하는 것이 더욱 중요하게되었습니다.

iQ-LED 기술은 카메라 테스트의 가능성과 정확성을 크게 향상시킵니다.





기본 용법

iQ-LED 설정 프로세스는 제어 소프트웨어 내에서 최적의 workflow를 위해 완전히 자동화되었습니다.

C ++ API는 디자인에 통합 할 수 있으며, API workflow도 완전히 자동화되어 있습니다.





타켓 스펙트럼 측정 (선택 사항)

소프트웨어와 함께 사용할 수있는 표준 광원 사전 설정의 일부가 아닌

고유하거나 개별적인 타켓 스펙트럼을 측정하려면 분광계를 사용하십시오.

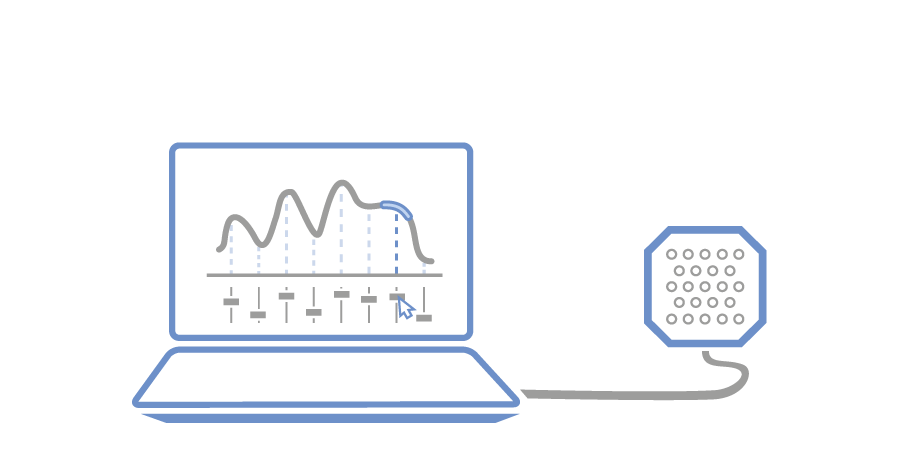

iQ-LED 설정 만들기

iQ-LED 소프트웨어에서 타켓 스펙트럼을 선택하십시오.

광원은 목표 스펙트럼에 따라 자동으로 생성됩니다.

독립적인 작동을 위해 iQ-LED 모듈을 직접 제어하거나 광원 또는 시퀀스를 업로드하십시오.

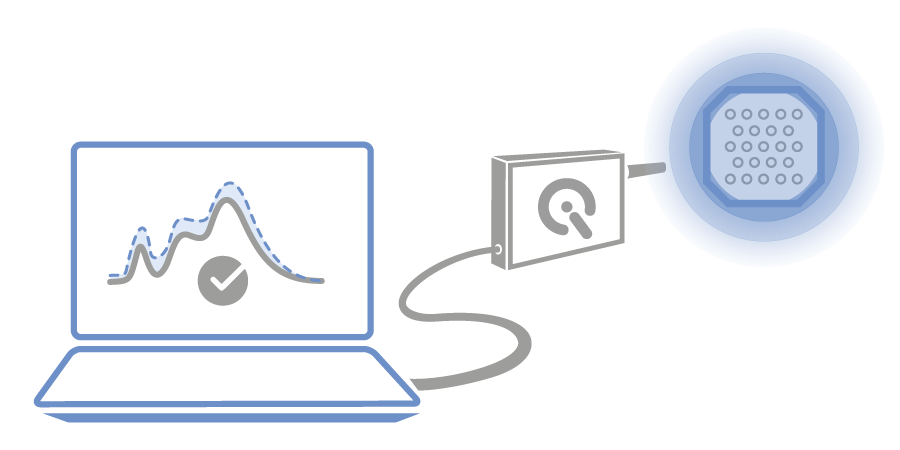

광원 확인

분광계를 사용하여 선택한 대상 및 iQ-LED ouput 스펙트럼을 정확하게 일치시킵니다.

일단 확인되면, 장치는 컴퓨터 없이도 독립적으로 작동 할 수 있습니다.









주요특징



  고강도



고전력 LED는 채널 당 4000 단계 및 32 kHz PWM을 통해 제어됩니다

(카메라 설정에 따라 필요한 경우 1000 kHz를 통한 128 kHz 가능).

높은 강도는 더 넓은 응용 분야와보다 정확한 스펙트럼 믹싱을 가능하게합니다.

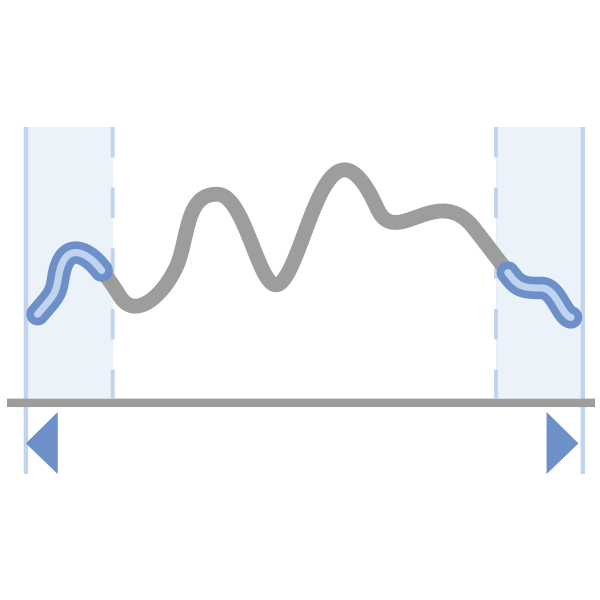

광범위한 파장 범위

iQ-LED의 멀티 채널은 모든 파장 범위에서 커브 피팅을 향상시킵니다.

대략적인 파장 범위는 380 - 820 nm, 스펙트럼 재생의 정확도를 높입니다.

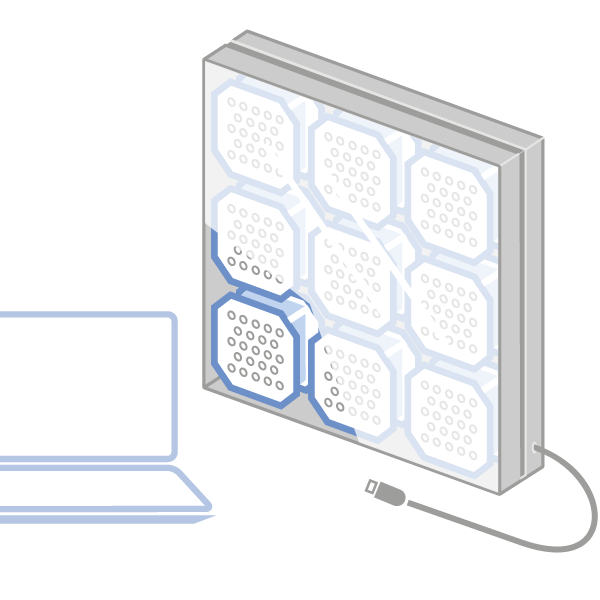

독립 및 모듈

하나의 큰 광원을 만들기 위해 여러 개의 모듈러 유닛을 결합하십시오.

분광계를 사용하여 초기 스펙트럼 분석을 통해 타겟 스펙트럼이 정확하게 생성되었는지

확인한 후에 iQ-LED 장치는 더 이상 PC가 필요 없으며,

새로운 스펙트럼이 필요할 때까지 독립적으로 작동 할 수 있습니다.

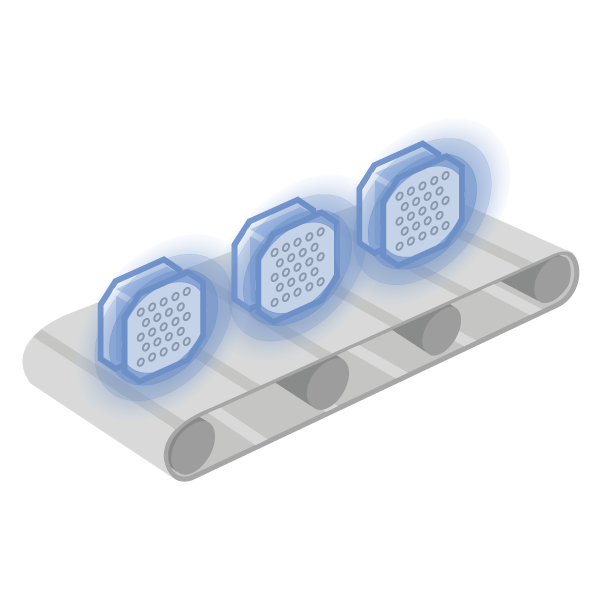

생산 라인 통합

iQ-LED는 온도 센서, 시동 시 자가 테스트, 생산 라인으로의 원활한 통합을위한

작동 시간 카운터 등 고급 하드웨어 기능을 사용합니다.

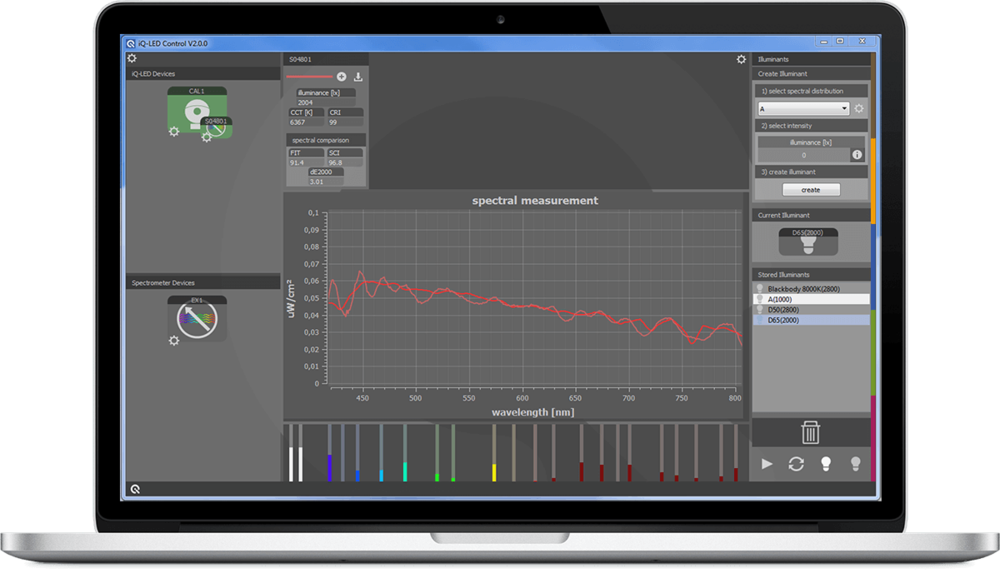

Control Software

iQ-LED 소프트웨어는 모든 iQ-LED 장치 및 해당 조명 장치를 광범위하게 제어합니다.

자체 소프트웨어를 사용하려는 사용자는 C ++ API를 사용할 수 있습니다.

iQ-LED 소프트웨어에 대한 자세한 내용은 소프트웨어 페이지를 참조하십시오.





      *모든 iQ-LED 장치에 적합

      *사용자 친화적 인 인터페이스

      *여러 장치를 처리 할 수 있음

      *광원의 저장, 로딩 및 자동 생성

      *모든 단일 스펙트럼 채널 제어

      *조명 시퀀스 작성 및 실행

      *고정밀 광원을위한 분광계 지원 제어 루프

     *최고 수준의 일정한 품질을 보장하는 장치 보정

     *C ++ API 사용 가능

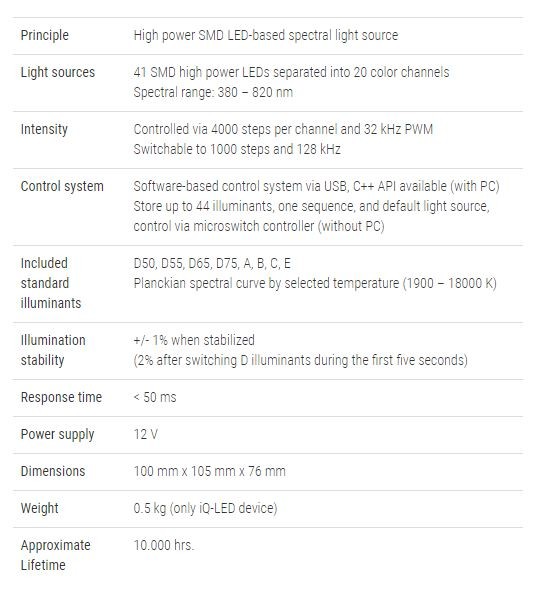

기술 데이터

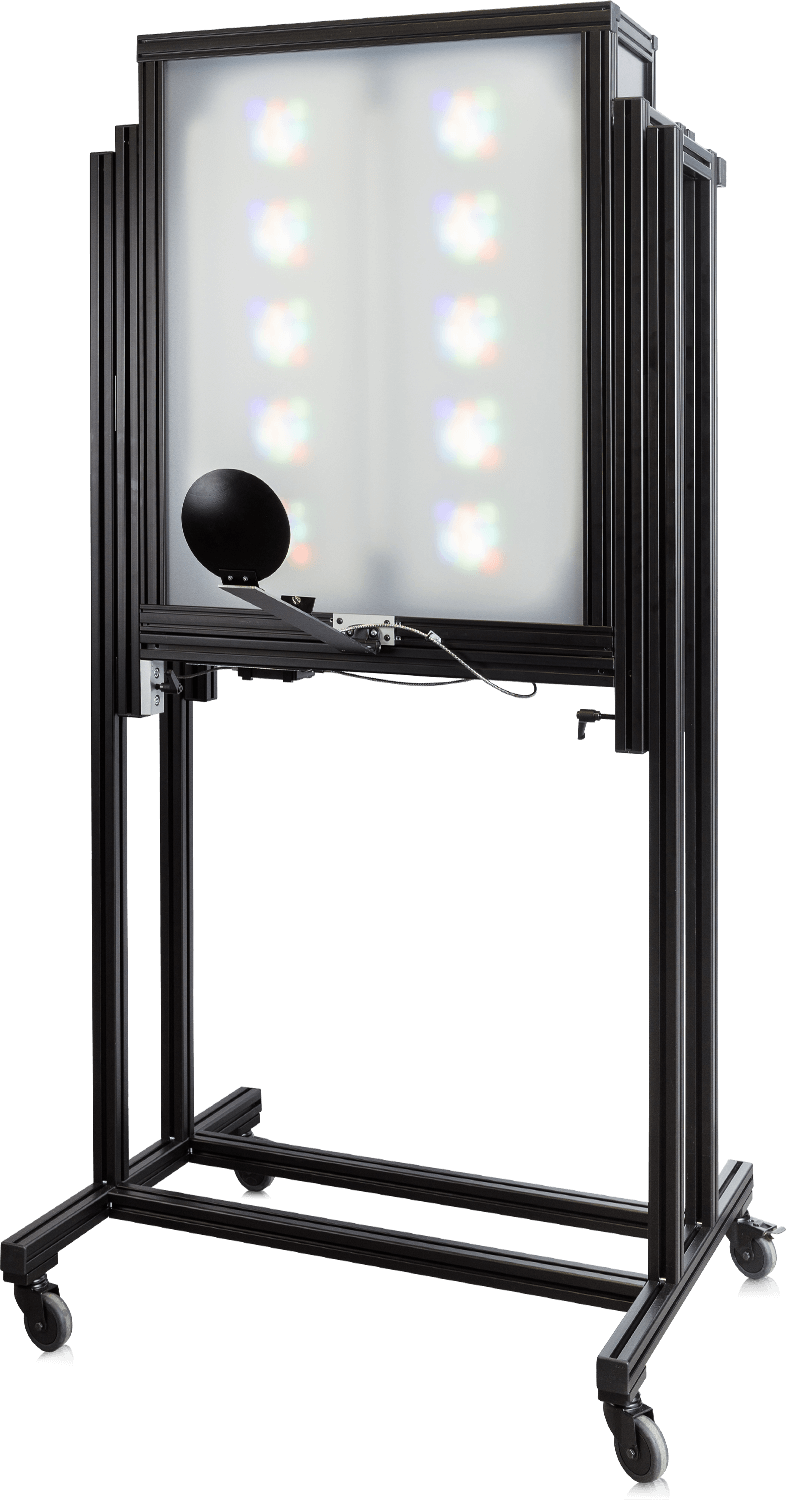

iQ-LED V2를 사용하는 제품

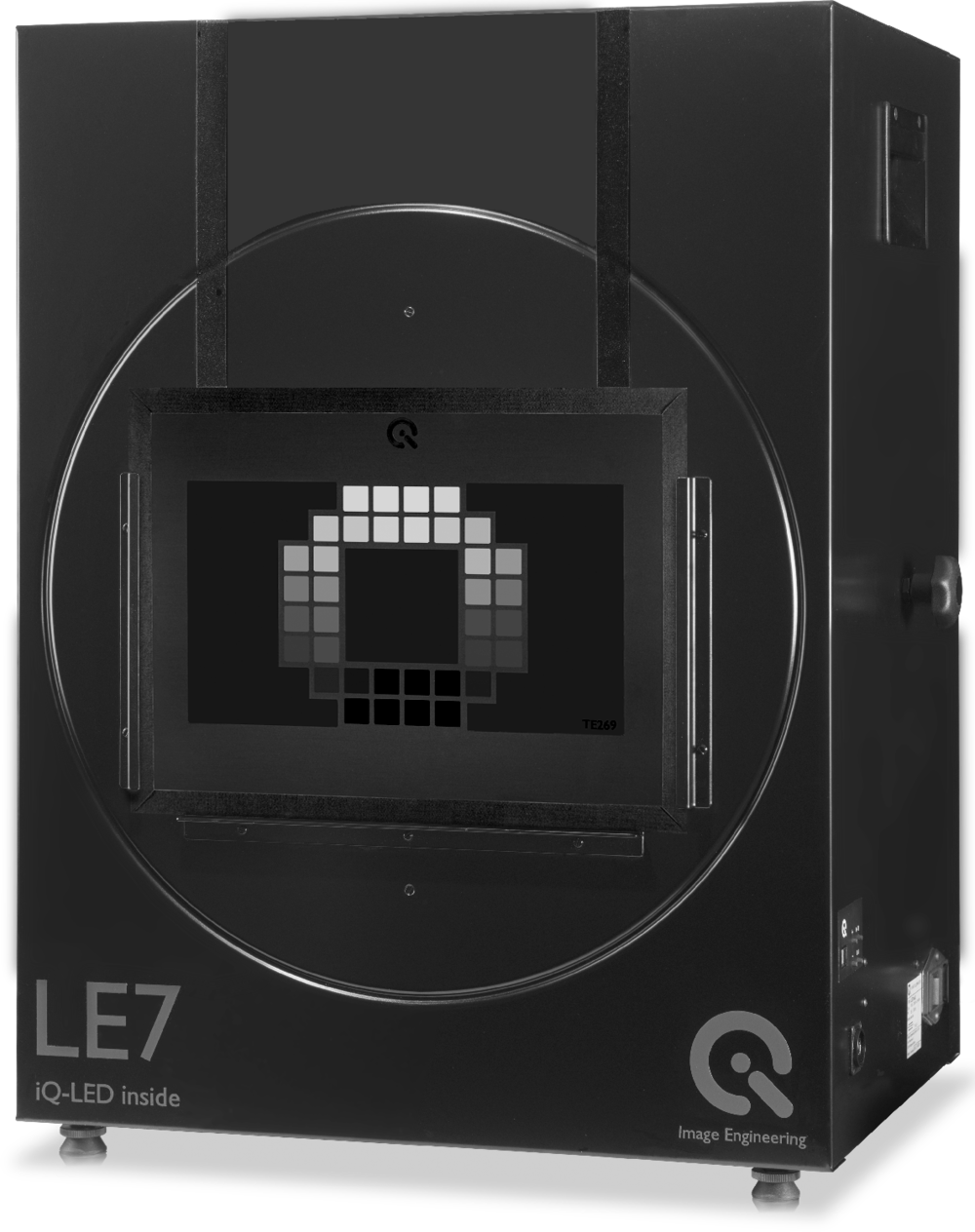

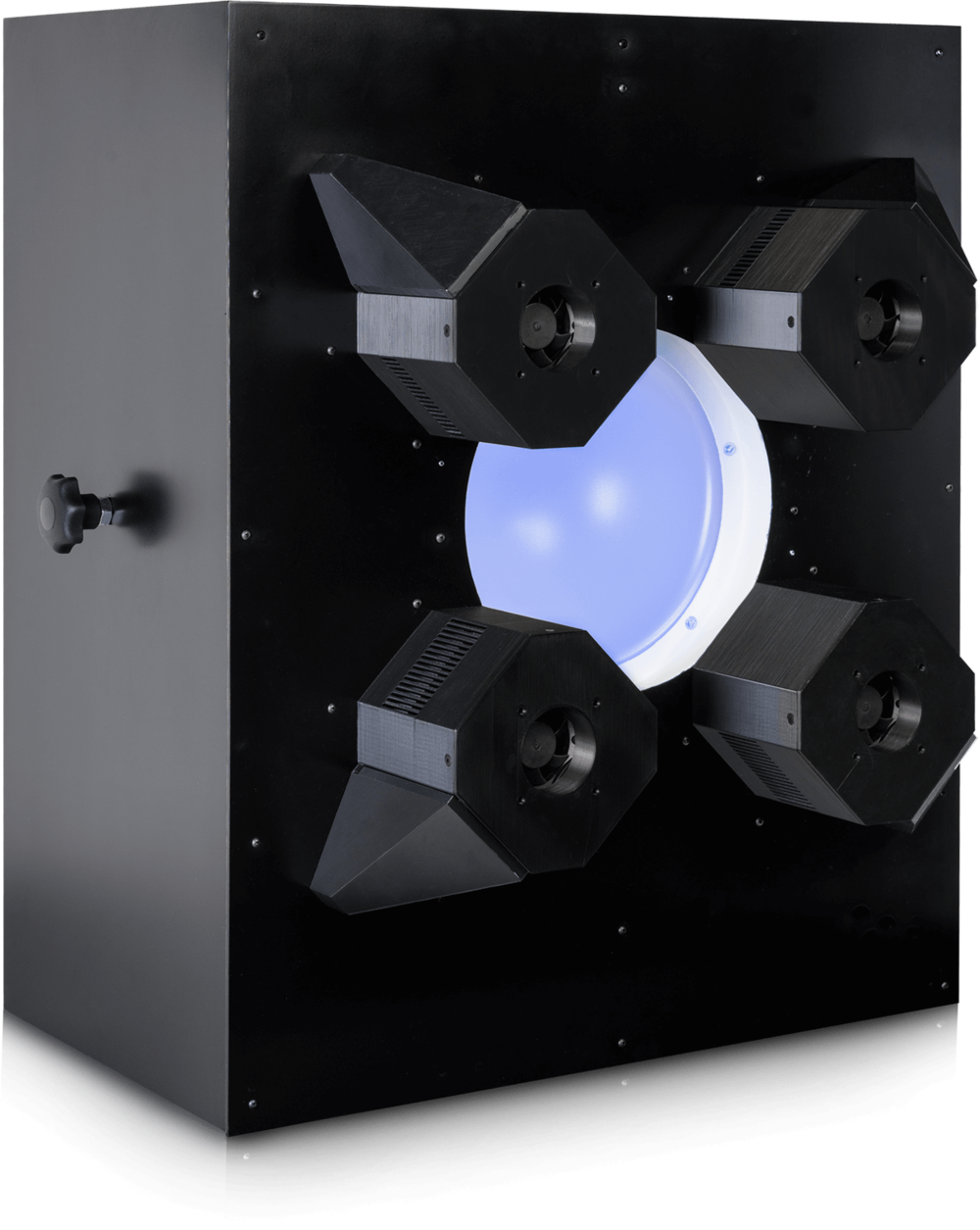

     iQ-Flatlight                                                    CAL3-XL                                                                     LE7
